扬声器是“能将电信号转换成声信号并辐射到空气中去的电声换器件”，俗称喇叭。

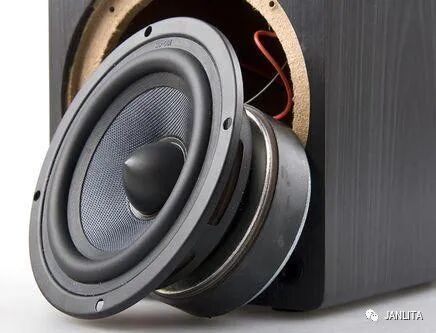

锥形扬声器是目前应用最广泛的电动式扬声器 ，也是一种直接辐射式扬声器，它通过一个呈圆锥形的锥盆直接向周围空间辐射声波。

一只完整的锥形扬声器可分成以下三大部分：
 振动系统由锥盆、折环、定位支片、防尘罩和音圈组成；
 磁路系统由磁体、上导磁板、下导磁板、磁极心组成；

辅助系统则由盆架、压条、引出线和接线端片等组成。

一般锥形扬声器的有效频率范围约自60-70Hz(复合边扬声器可以更低)至6000-7000Hz，其频响曲线也有较大的不均匀度(约12-15dB)。展宽扬声器的重放频带，减小不均匀度，改善其非线性失真，可以采用某些使扬声器构造复杂化或改善扬声器声学装置的方法来改善扬声器的性能。

01

低频辐射的改善

由于复合边扬声器的出现，使扬声器的谐振频率大为降低，低频响应得以改善。但是，由于扬声器振膜两面所辐射的声波相位相反，从面造成反相波的互相抵消，影响低频的重放。为了避免这种互相抵消的现象，或有效地利用扬声器背面的辐射来改善扬声器的低频性能，常常采用障板或音箱。音箱可以是开口箱，封闭箱或倒相箱。

02
高频辐射的改善

为了使扬声器单元的工作频带向高频扩展，经常采用双纸盆结构，有两个纸盆组成，且牢固地和音圈及定心支片连在一起，内纸盆顶角小，具有较大的劲度。在内外两只纸盆之间，设计了一个小小的波纹，作为机械滤波器，这种扬声器的工作情况可以通过对等效线路的分析来加以说明。

双纸盆扬声器可以有一定程度展宽工作频带，但由于大小纸盆都连在同一个音圈上，因而互调失真难以避免。在音质要求较高的放声系统中，多不采用这时种结构，而是采用不同扬声器的组合，以展宽工作频带，同时改善互调失真。

03

音圈感抗的补偿

在高频范围，扬声器的电阻抗随频率地增加而单调的上升。在扬声器定压输入的情况下，必将扬声器所消耗的电功率减少，其结果将导致扬声器辐射声功率的降低，影响高频的重放。如果在磁路系统的中央心柱上，套上一个短路的金属环(或直接在音圈架上绕上一短路线圈)就可明显地消除音圈感抗的影响，改善高频的辐射。所谓短路环，实际上是套在中央心柱上的一个簿铜套，其厚度约为0.3mm。

04

非线性失真的改善

扬声器在低频时的非线性失真，主要是音圈振幅大时音圈跳出了气隙中磁场的均匀区，以致机电转换系数Bl不能保持恒定，电动力效应F=Bli的线性关系受到破坏，从而造成非线性失真。

扬声器在中高频段的失真，主要是磁路(铁心)的非线性所致，为了消除铁心所引起的非线性失真，目前采用一种叫做“线性磁路”的结构。这种磁路结构的特点是在铁心的顶部中央做成凹陷的形状，使其和导磁板相对的部分由于铁心截面积的减小而接近磁饱和状态。此时音圈就相当于一个空心线圈，从而避免了铁心的影响，减小非线性失真。

若在凹陷部分镀上一层铜或加上铜套，则就相当于加了一个短路环，还可以抑制音圈感抗随频率的增加。

05

中频谷的改善

在讨论扬声器频响曲线的时候,我们仅仅讨论了扬声器振膜(纸盆)作整体振动的频率范围。在这个范围内，振膜上各点的振动幅度和相位都是相同的。但随着频率的增加，振膜将作分割振动，出现节径或节圆。激光全息振动分析表明，娄振膜从整体振动向分割振动过渡时，即当振膜形成第一人节圆时，频响曲线将出现较深的谷，能常称为中频谷。这个谷的出现，不仅使扬声器的不均匀度增大，而且在此频率点将出现较大的失真。因此，消除中频谷常常成为扬声器研制单位十分重视的问题。

基于此理，我们可以得到改善中频谷的一系列方法。

(1)合理地设计折环形状，须用不易激发共振的不对称形状，如将通常所采用的正弦波纹改为接近锯齿波的波纹。

(2)采用阻尼较大的折环材料，或在折环上涂覆阻尼材料，以扼制折环共振的幅度。

(3)纸盆的压边采用阻尼较大的材料，以减小由盆架反射的能量，从而有利于中频谷的改善。

(4)在保证支撑系统力顺的情况下，适当减小折环的宽度(即减小折环的面积)以减小由折环辐射的声波，从而有利于中频谷的改善。
